18.9矿用锚索张拉机具MQ19-250(350)/63

发布时间:2023/10/11 09:44 人气: 来源:未知
产品介绍

18.9矿用锚索张拉机具是适用于直径为18.9mm钢绞线的张拉机具主要型号有MQ19-250/63、MQ19-350/63等,买矿用锚索张拉机具就选山德维克生产厂家,我公司有各种规格型号的矿用锚索张拉机具,证书齐全.山德维克生产的气动锚索张拉机具张拉千斤顶2年不漏油,张拉油泵排油量大,买矿用锚索张拉机具就选山德维克用了都说好。
  18.9矿用锚索张拉机具MQ19-250(350)/63简介

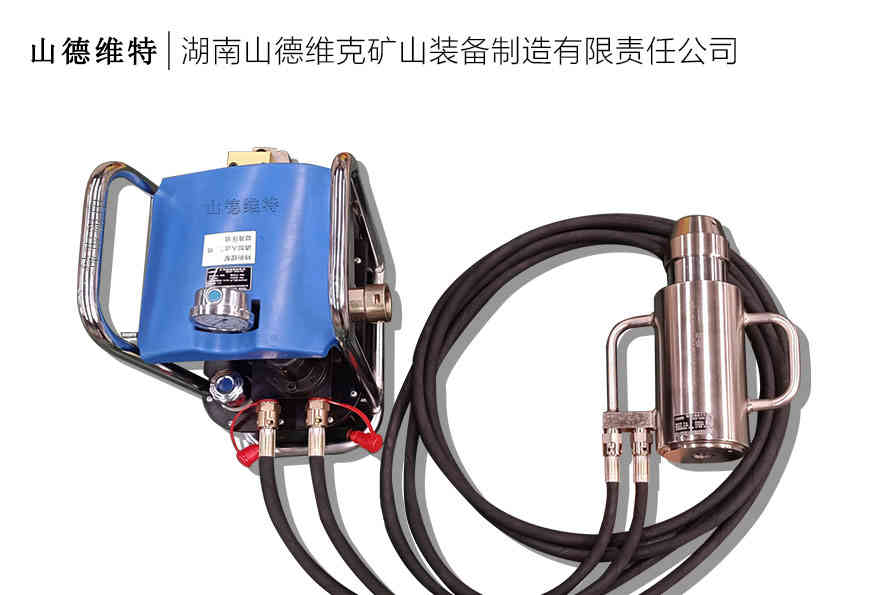

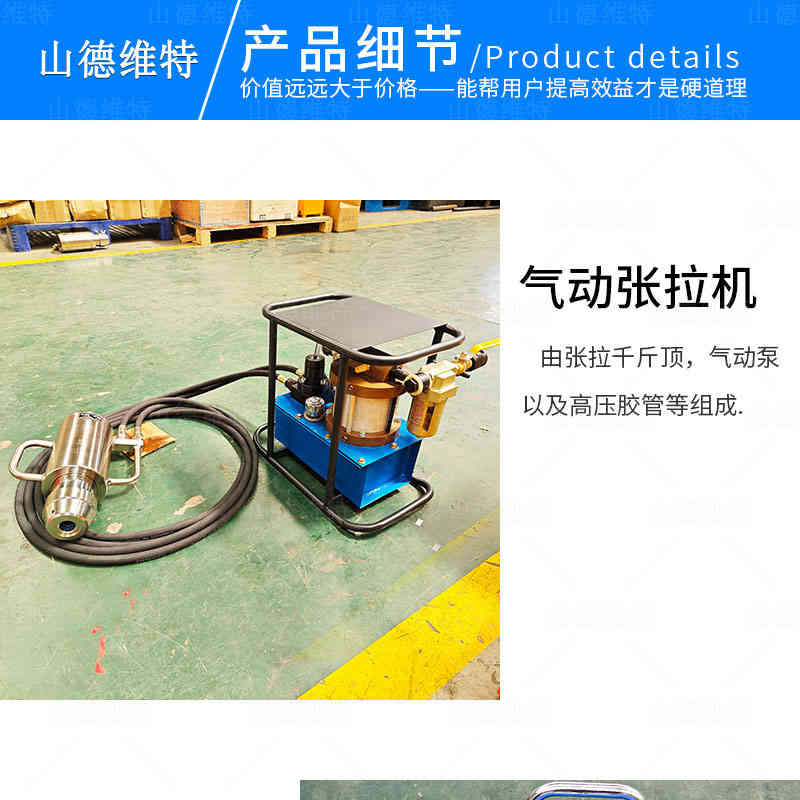

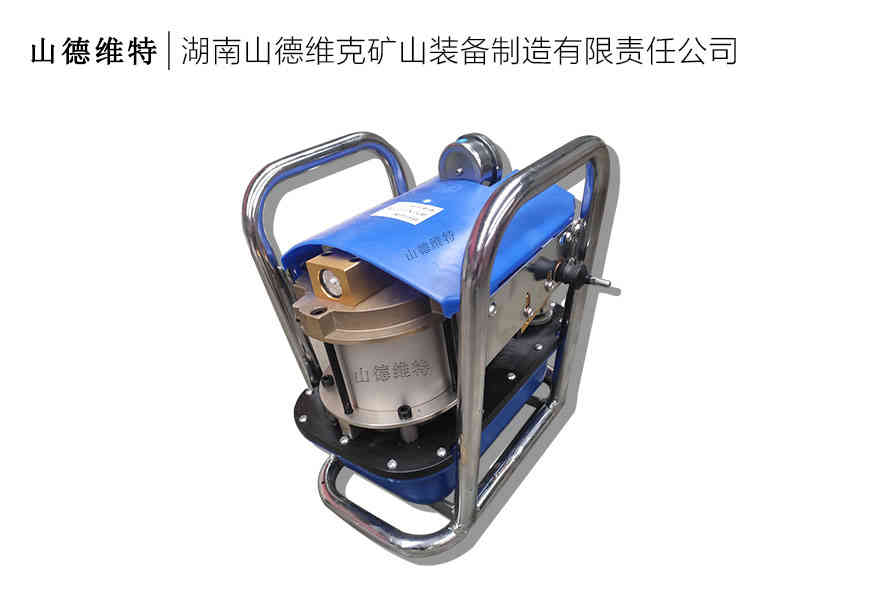

  气动张拉机具是矿用气动锚索张拉机具是由张拉千斤顶,气动泵以及高压胶管等组成,构成一组煤矿巷道锚索预应力张拉的必备设备。主要型号有:MQ15-200/63、MQ18-200/63、MQ18-300/63、MQ19-200/63、MQ22-300/60、MQ20-400/63、MQ22-400/63、MQ29-400/63,通过更换钢绞线锁片用于对直径为15.24、17.8、18.9、20、21.8或28.6mm的钢绞线(锚索)的安装。配套QYB50或QYB-1.0/63型气动液压泵,以压缩空气为动力,可根据要求调整输出压力,适合各煤矿矿井下使用,还适用于矿井、隧道、桥梁等预应力锚固工程。总体结构合理、性能优越、操作简单、使用安全。

  MQ19-250(350)/63矿用锚索张拉机具含义:
  M:产品类别:矿用锚索张拉机具; Q:第一特征:液压泵动力方式:Q(气动);  15(18):第二特征:适应锚索公称直径(mm),取整;  18/55(200/60):主要参数:额定张拉力(kn)/千斤顶额定压力(mpa)。
  示例:MQ15-200/63表示:额定张拉力为200kN,千斤顶额定压力为63MPa的矿用锚索张拉机具。

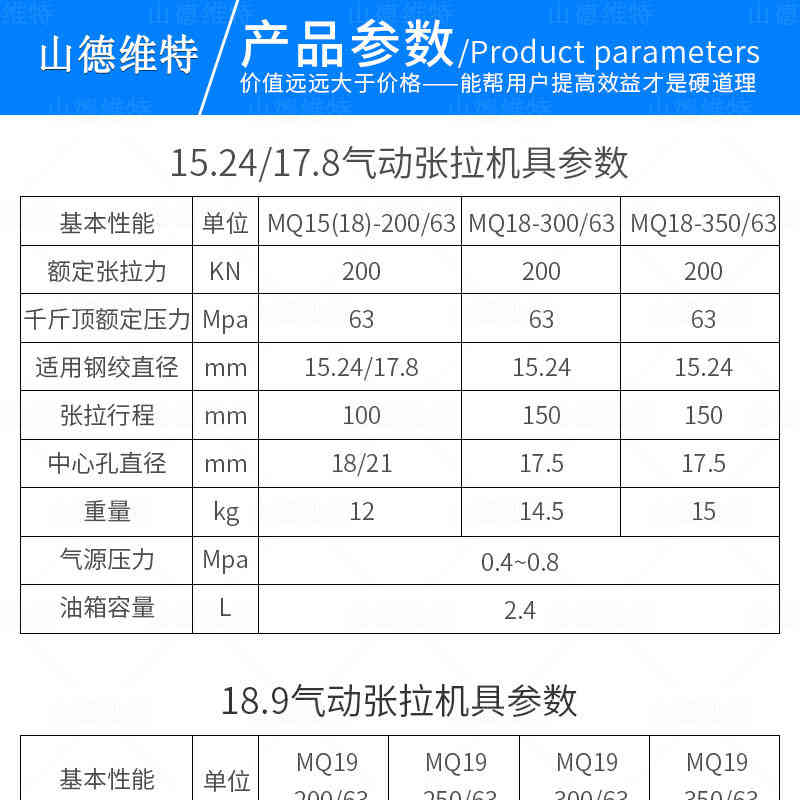

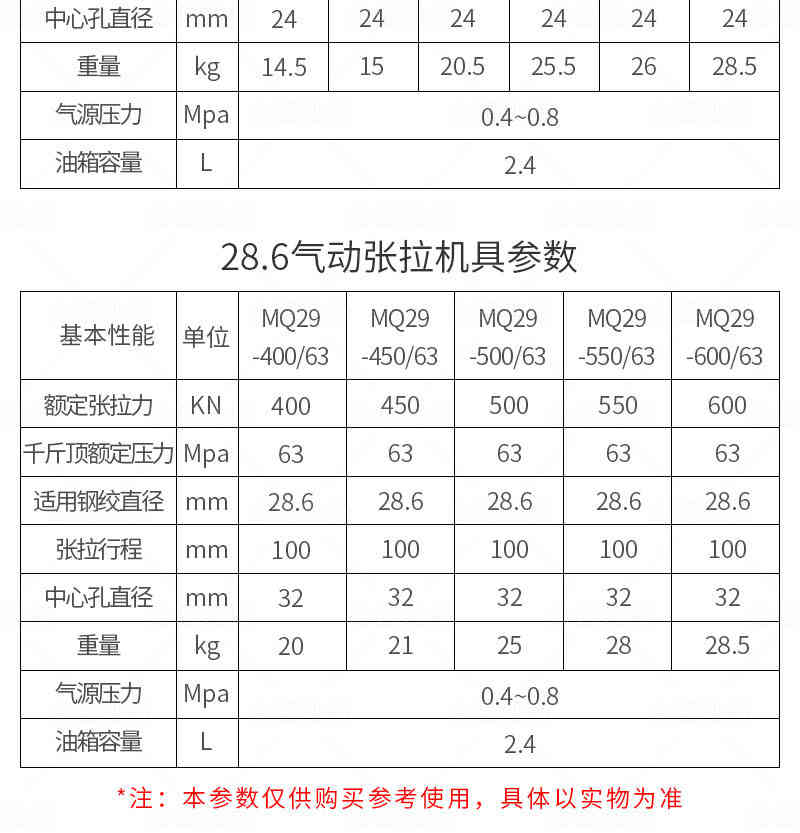

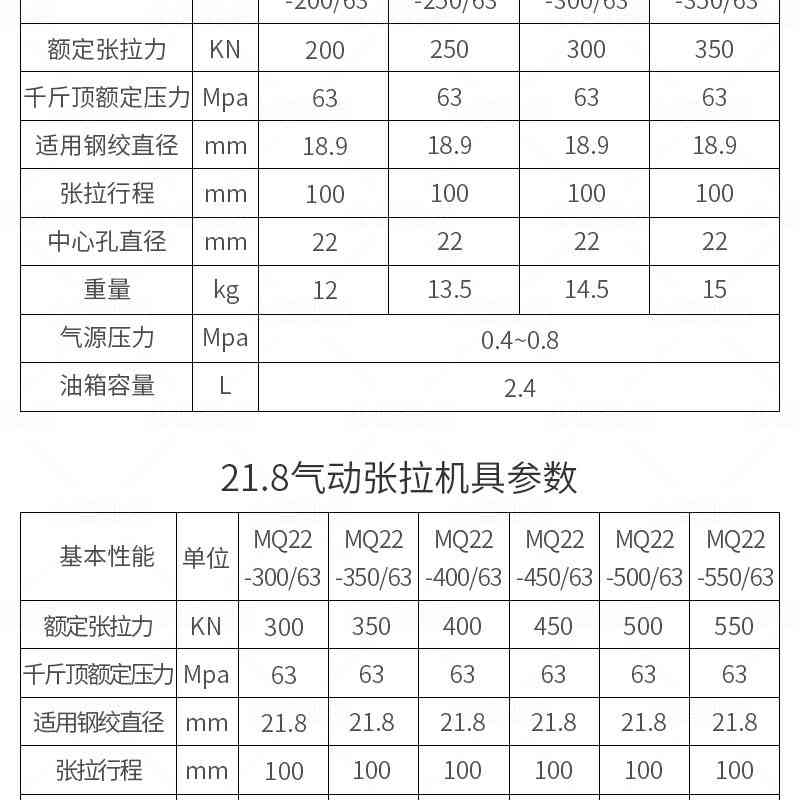

  矿用锚索张拉机具参数
型号:MQ15-200/63、MQ18-200/63、MQ18-300/63、MQ19-200/63、MQ22-300/60、MQ20-400/63、MQ22-400/63、MQ29-400/63;额定压力(KN):200/300/400;千斤顶额定压力(MPa):63/60;适应锚索公称直径(mm):15.24/17.8/18.9/20/21.8/28.6;张拉力值满量程准确度偏差:≤3%;测量仪表型式:指针式;张拉千斤顶缸径(mm):75/95/110;张拉千斤顶行程:150/100;张拉千斤顶中心孔径:21/24/32;张拉千斤顶重量(kg):18/21/28;张拉千斤顶额定流量(L/min):0.8;气源额定压力(MPa):0.4/0.5/0.63;油箱有效容积(L):2.4;气动泵重量(kg):10。

 18.9矿用锚索张拉机具MQ19-250(350)/63操作方法:
  (1)确保油管中及接头处无污物后,将油管与泵和张拉千斤顶连接紧固,在粉煤尘较多的场合尽量不要拆卸;(2)退锚:将张拉千斤顶的中缸退回到最低位置,中缸如不退回到最低位置有可能锚索插不进千斤顶。(注意:到底后油压显示增高时要立即停止供油并卸载);(3)将钢板(托盘)、外置锚具等套好,把钢绞线插入张拉千斤顶的顶孔内约150mm,使顶压器在顶板处预紧外置锚具体; (4)启动油泵拉拨开关,使中缸伸出。在中缸伸出过程中,由于顶锚管脱离固定在内缸的工具锚而使工具锚在弹力推动下锁紧钢绞线,从而在油缸顶出时钢绞线不断被拉伸,锚具连同钢板(托盘)则不断被顶紧,张紧完成。  (5)当中缸顶到预定位置后,启动退锚开关退回油缸,锚具锁定钢绞线,从而使钢绞线处在承载状态,顶板则被牢牢地拖住。取下千斤顶,退锚完成。  (6)一次张拉行程不得超过120mm,超过时应多次张拉。

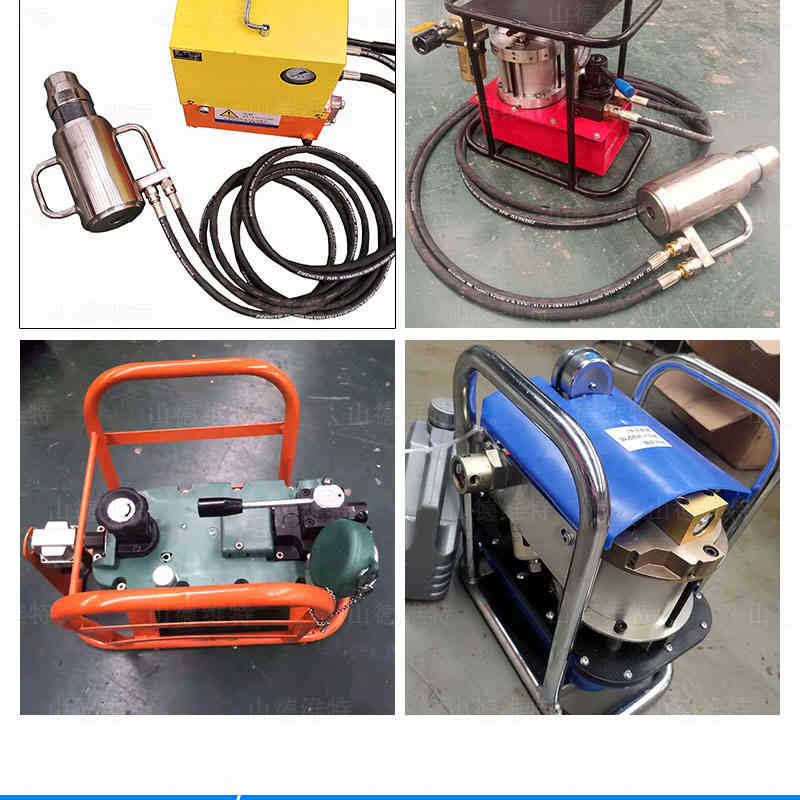

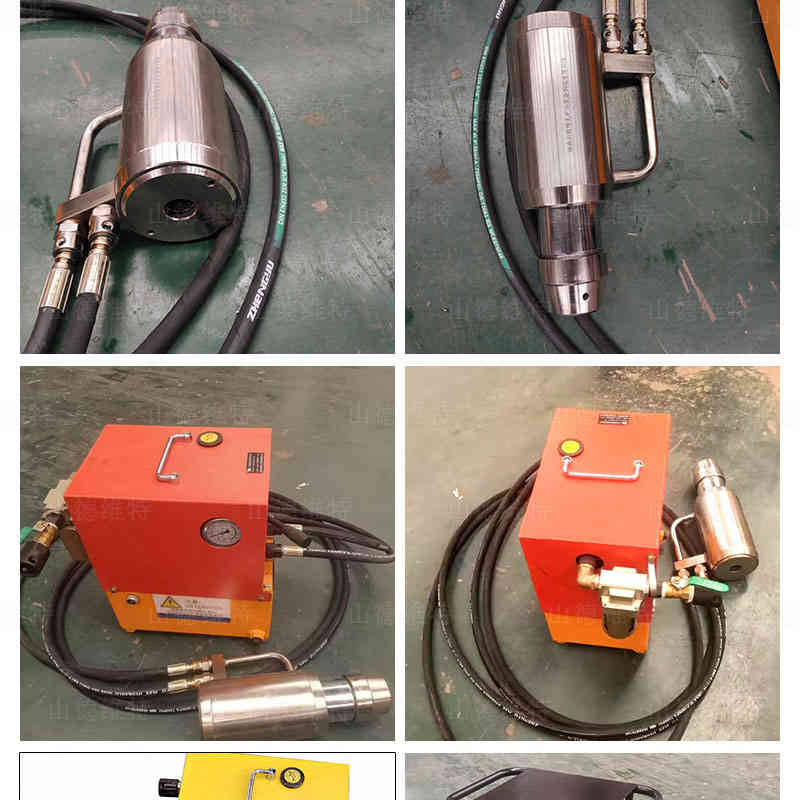

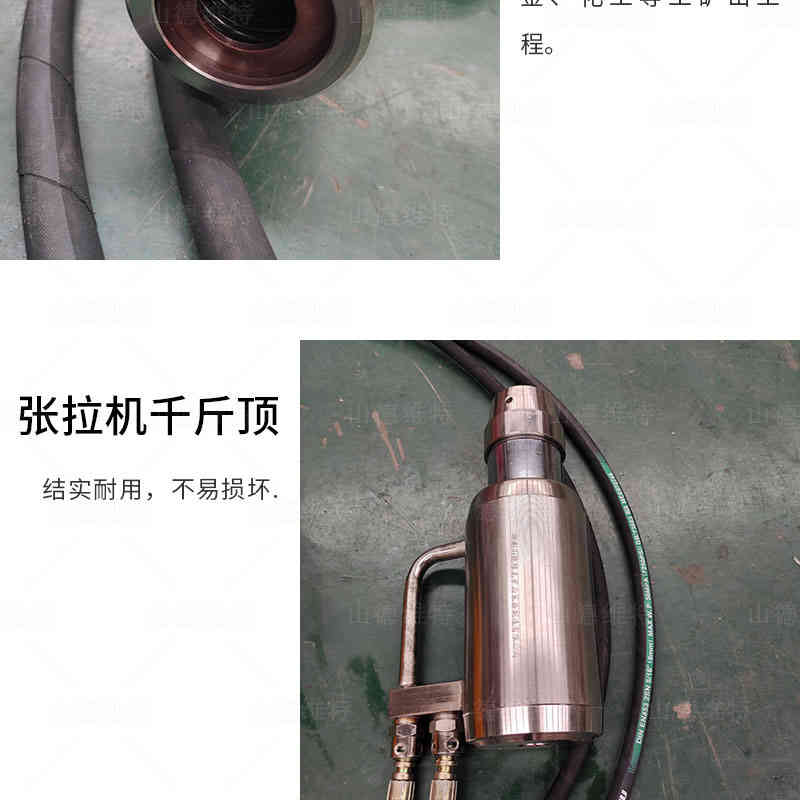

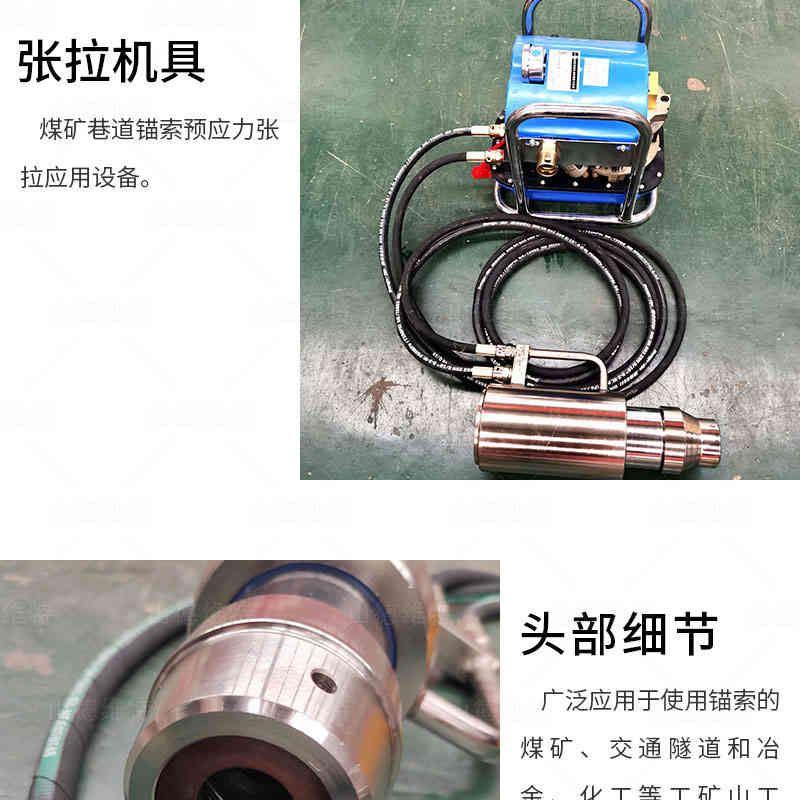

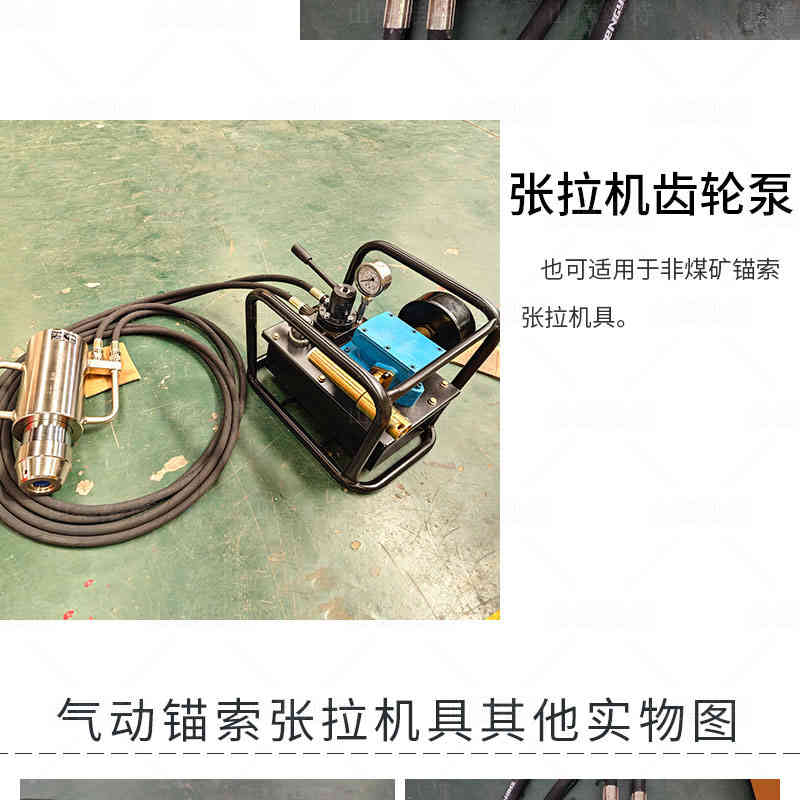

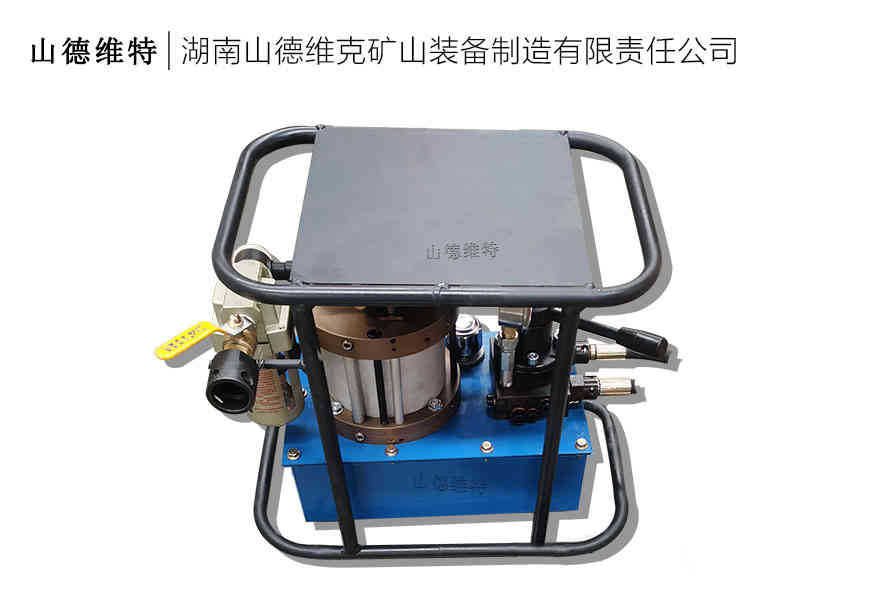

18.9矿用锚索张拉机具图片气动锚索张拉机具图片张拉机千斤顶图片矿用锚索张拉机具图片张拉机具千斤顶图片矿用张拉机具矿用锚索张拉机具参数18.9矿用锚索张拉机具参数矿用气动张拉机具参数18.9张拉机具应用环境张拉机具产品包装18.9锚索张拉机具生产厂家张拉机具产品证书
